输入电抗器：在变频器的使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入端加装一个进线电抗器。

输出电抗器为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用屏蔽电缆。由于变频器的输出电压中高次谐波较多，故变频器和电动机之间的传输线不可过长。如果导线过长，它的分布电容也就大。这样，在谐波电压的作用下，高次谐波电流也将过大。因此，当变频器与电动机之间的输出电缆过长时，就应设置输出电抗器。

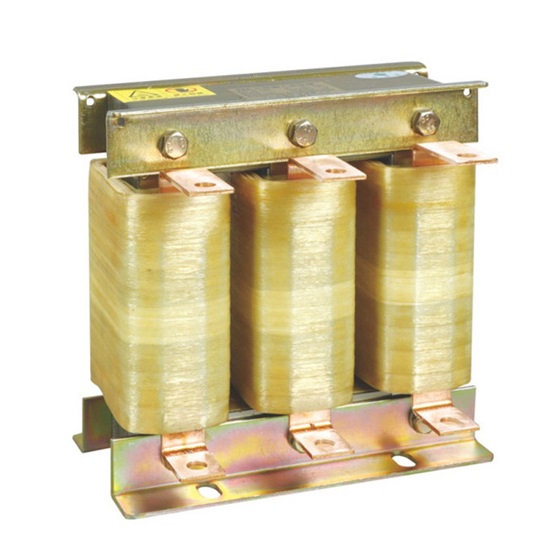

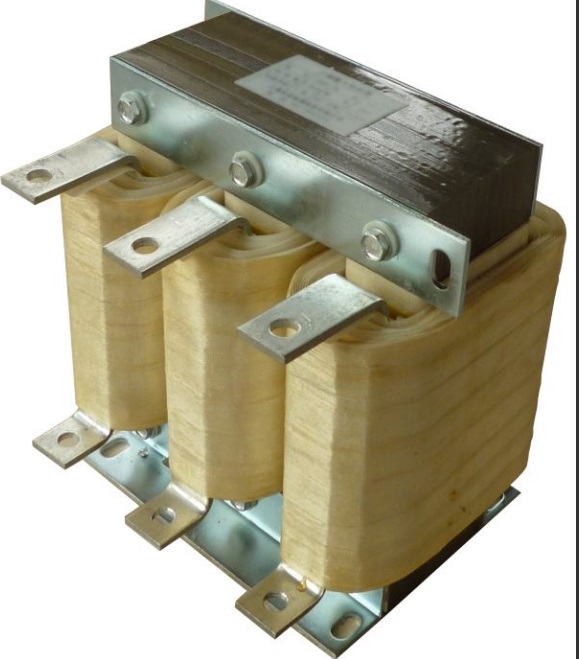

输入、输出电抗器采用了高性能的箔式绕组结构，具有直流电阻小，抗短路能力强,短时间过载能力强；采用高性能的H级以上的绝缘材料；铁芯采用优质低损耗冷轧取向硅钢片,电抗器损耗小,效率高，温升低。电抗器电感线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。且具有难燃自熄的特性，没有火灾或爆炸的危险；产品无污染、免维护。

输入电抗器：

1、抑制电网谐波，减少对设备干扰；

2、减少浪涌电流，延长变频器寿命；

3、改善功率因素，降低能耗；

4、防止发生电源线的电压尖脉引起的跳闸。

输出电抗器：

1、降低dv/dt，保护电机绝缘；

2、减少高频漏电流，提升稳定性；

3、降低电机噪音，优化运行环境；

4、有效保护电机等负载设备，提高运行效率和可靠性。
