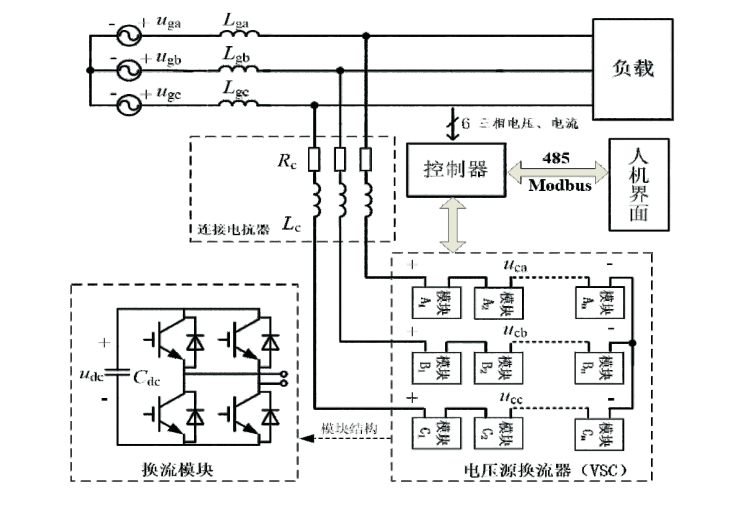

BGDSVG+APF型智能电能质量治理装置是一个三相输出灵活的受控电流源，通过检测、分析系统中的无功电流、谐波电流，向电网中注入一个与无功电流、谐波电流大小相等、方向相反的补偿电流，实现与无功电流、谐波电流的相互抵消;从而提高系统功率因数，并有效滤除2-50次谐波分量，改善电网用电质量，提高节能效果和设备利用率。

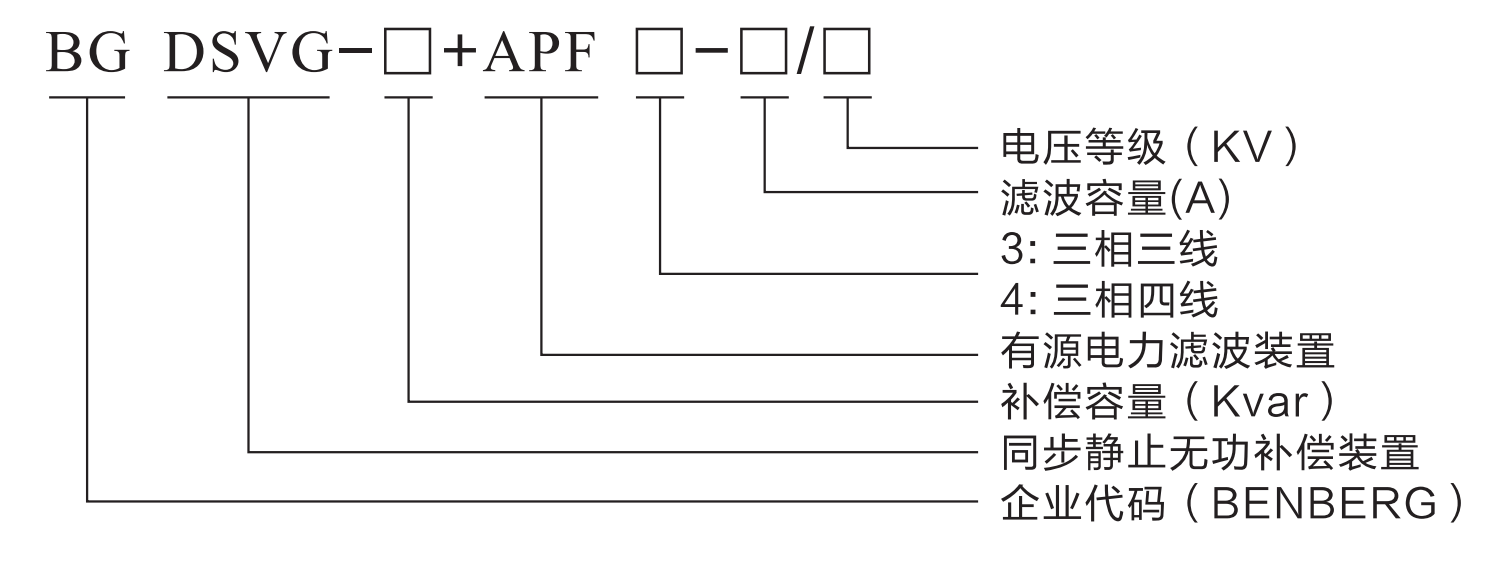

型号说明

技术特点

●采用德国原装英飞凌IGBT器件，模块化设计，具有可扩展功能;

●具备系统自诊断功能，安装维护方便;

●滤波效果好，可同时滤除2-50次谐波或根据需要设定需要滤除的谐波次数及对应次谐波的滤除率;

●滤波效果不受系统特性变化影响;

●在容量足够的情况下，治理后功率因数≥0.98或可设定;

●响应速度快，响应时间<10ms;

●具有缓启动电路，启动瞬间投入冲击小;

●具备手动/自动的开机、停机功能，也能在系统断电后自动退出;运行，在恢复送电后自动恢复运行;

●具备完善的保护功能，包括过载、过流、短路、过、限流、交流过/欠压、直流母线过/欠压、频率超限、缺相、功率模块IGBT故障等，保护可靠，安全性高;

●装置损耗≤3%;

●噪音≤65dB;

●汉字液晶显示界面，操作简单，

●运行温度:-10℃-40℃;

●网络与通讯:通讯协议为MODBUS，具有485通讯接口;接入用户现有的通讯系统，满足实现通信监控功能的需要;WIFI、GRRS、3G或4G功能可选。

产品优势

1、智能电能质量治理装置产品谐波无功一个大脑控制，控制可靠性高，模块之间环流小;

2、智能电能质量治理装置产品同等容量下比单体的模块数量少，空载运行时总空载电流小(小30%左右)，总空载损耗小;

3、智能电能质量治理装置因模块数量少，正常运行时总损耗小(少30%左右);

4、智能电能质量治理装置因模块数量少，柜内产生的发热量小，温升低，寿命长，设备运行更稳定。

5、智能电能质量治理装置和单体模块一样，如果有某个损坏的话，此模块会自动退出运行，其他模块正常运行。功率因数和谐波会略差，分开的模块就不一样了，如果坏了一台，功率因数或谐波就会体现出比较差。

6、智能电能质量治理装置后期运行时，可根据系统实际情况来调节无功补偿和滤波的容量，还可以治理三相电流不平衡，充分提高设备利用率，使整个用电系统达到最安全最节能。

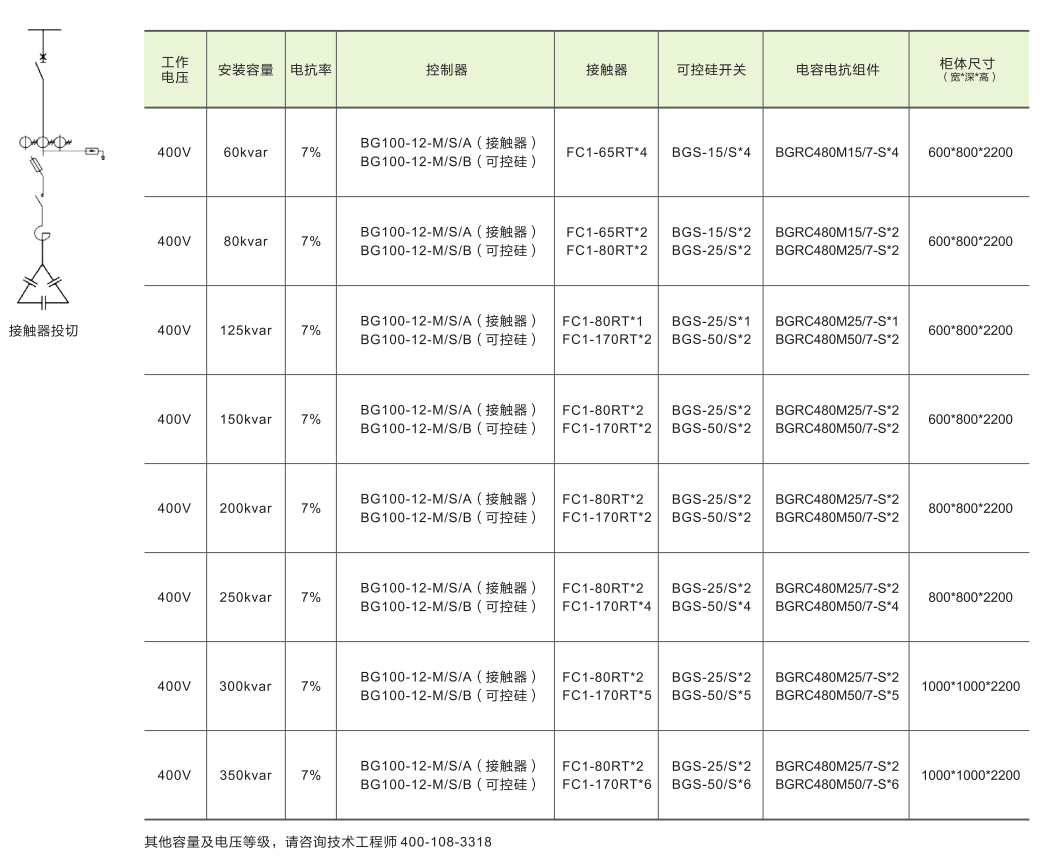

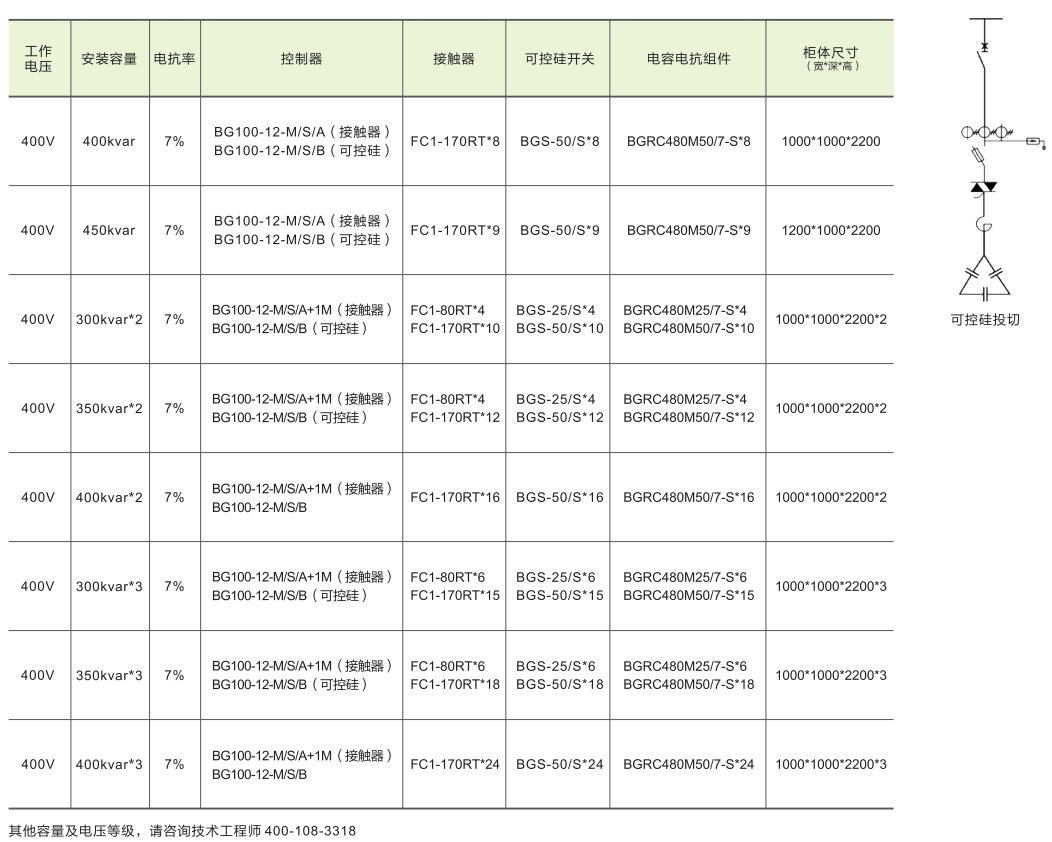

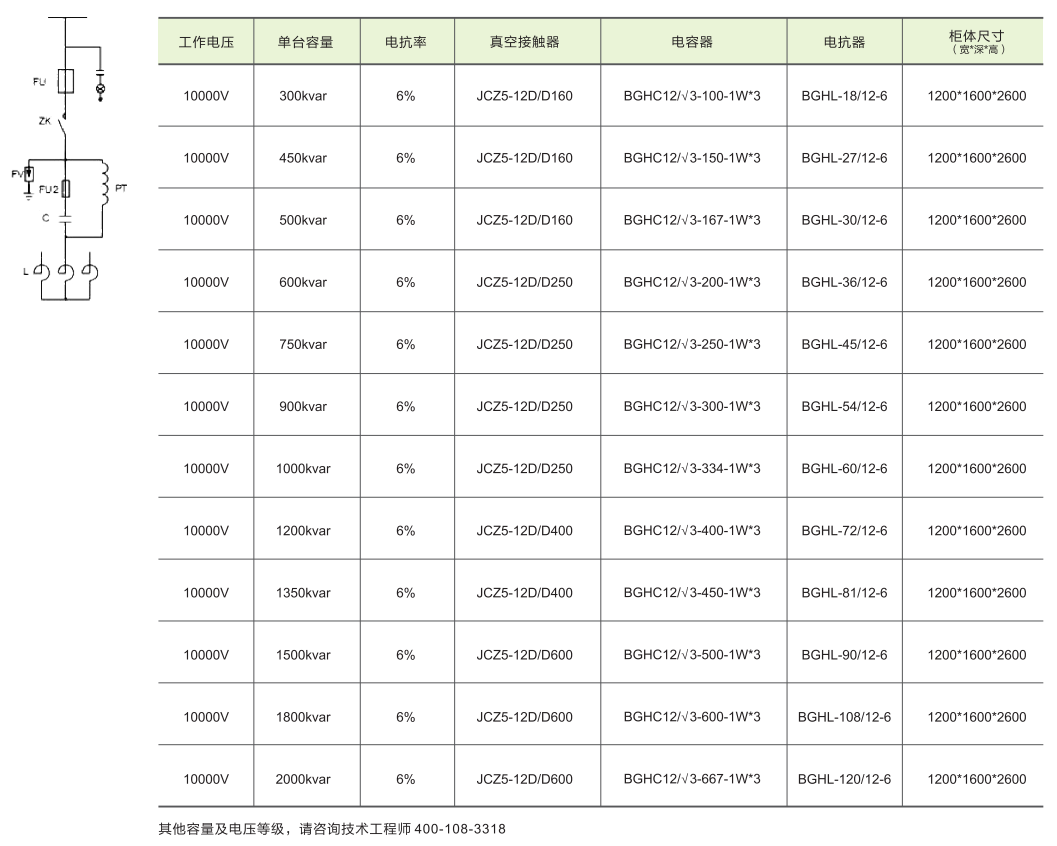

选型建议
